Tại sao đồng bộ hóa máy ảnh lại quan trọng như vậy
Thông thường chế độ lái tự động sẽ kích hoạt máy ảnh và ghi lại tọa độ mà nó có tại thời điểm đó. Khi máy bay không người lái bay ở tốc độ 20 m / s và GPS hoạt động ở tần số 5 Hz, điều đó có nghĩa là máy bay tự động của bạn sẽ chỉ có các chỉ số vị trí sau mỗi 4 m, điều này không phù hợp để khảo sát vị trí chính xác. Ngoài ra, luôn có độ trễ giữa kích hoạt và thời điểm thực tế mà ảnh được chụp.
Reach loại bỏ độ trễ

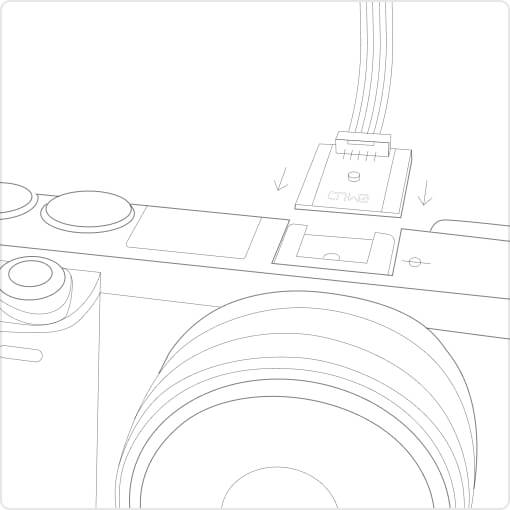

1. Kết nối Reach với cổng hot shoe trên máy ảnh
Mỗi khi chụp ảnh, máy ảnh sẽ tạo ra một xung trên đầu nối đèn flash gắn đèn flash được đồng bộ hóa với quá trình mở cửa trập.

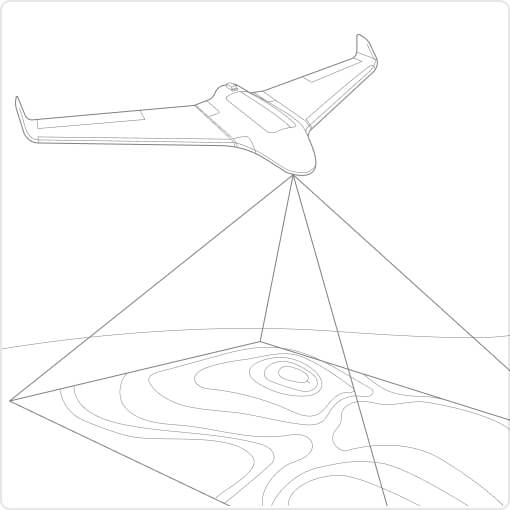

2. Bay máy bay không người lái, Reach sẽ ghi lại các sự kiện ảnh
Reach chụp các xung đồng bộ flash với độ phân giải dưới micro giây và lưu trữ chúng trong nhật ký RINEX dữ liệu thô trong bộ nhớ trong.

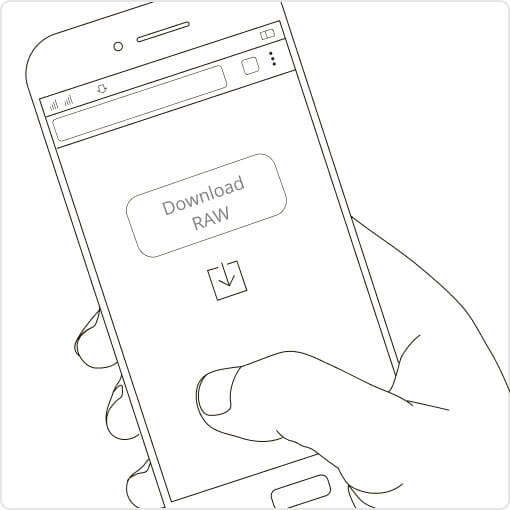

3. Tải xuống nhật ký từ Reach và trạm gốc
Sau chuyến bay, hãy lấy nhật ký RINEX từ mô-đun Reach trên không của bạn và một trạm gốc (Reach RS, CORS hoặc một bộ thu khác).
4. Xử lý nhật ký và nhận tệp có thẻ địa lý của ảnh
Xử lý tệp RINEX bằng phần mềm RTKLIB miễn phí. Tệp được tạo với tọa độ chính xác của các bức ảnh có thể được sử dụng để tham khảo địa lý.
Emlid Reach M2 là một mô-đun RTK đa tần số nhỏ gọn và nhẹ để điều hướng thời gian thực và lập bản đồ PPK. ReachM2 theo dõi GPS / QZSS (L1, L2), GLONASS (L1, L2), BeiDou (B1, B2), Galileo (E1, E5) và SBAS (L1C / A) và nhận được giải pháp khắc phục gần như ngay lập tức. Reach M2 cho phép làm việc trên các đường cơ sở dài hơn (so với Reach M + tần số đơn), lên đến 60 km ở RTK và lên đến 100 km ở chế độ PPK.
ĐƯỢC THIẾT KẾ CHO CÁC ỨNG DỤNG UAV
Với kích thước nhỏ gọn, Emlid Reach M2 có thể dễ dàng tích hợp vào hầu hết các nền tảng UAV. Reach M2 kết nối với máy ảnh thông qua hot shoe và ghi lại vị trí của từng bức ảnh với tốc độ cập nhật lên đến 20 Hz. Cuối cùng, nó tạo ra tập dữ liệu chi tiết và nhất quán hơn cho việc tham khảo thêm về địa lý tại các phần mềm lập bản đồ chuyên nghiệp khác nhau.
ĂNG TEN GNSS XOẮN ỐC
Ăng-ten xoắn ốc hiện đại khen ngợi Reach M2 và hoạt động trên cùng các chòm sao vệ tinh, vì vậy bạn sẽ không bỏ lỡ một vệ tinh nào. Anten xoắn ốc loại bỏ nhu cầu về một mặt đất lớn nhưng vẫn cho phép đạt được độ chính xác định vị cao.
QUẢN LÝ CẤU HÌNH VÀ NHẬT KÝ VỚI REACHVIEW
Emlid Reach M2 có thể được định cấu hình thông qua ứng dụng miễn phí ReachView chạy trên hệ điều hành Android và iOS. Ứng dụng cho phép thiết lập cài đặt RTK, thu thập dữ liệu thô ở định dạng RINEX và kiểm soát tất cả các tính năng của thiết bị.
SỬ DỤNG KẾT HỢP VỚI MÁY RTK GNSS REACH RS2
Reach M2 hoạt động liền mạch với các bộ của Reach qua bất kỳ liên kết nào. Nó cũng tương thích với bất kỳ bộ thu nào hỗ trợ RTCM3 và NTRIP.
Mo-dun Reach M2 gồm:
| Tên sản phẩm |
Số lượng |
| Mo-dun Reach M2 |
01 |
| Cáp Micro USB |
01 |
| Cáp JST-GH 6 chân đến chân jumper |
01 |
| Cáp JST-GH 5 chân sang chân jumper |
|
Thông số kỹ thuật Reach M2
| Thông số vật lý |
| Kích thước |
15,4×45,3×14,6 mm |
| Trọng lượng |
20g |
| Nhiệt độ hoạt động |
-20… + 65 ºC |
| Kết nối |
| Đài Lora(Bán riêng) |
|
| Dải tần số |
868/915 MHz |
| Phạm vi hoạt động |
Lên đến 8Km |
| Wifi |
802.11b / g / n |
| Bluetooth |
4.0 / 2.1 EDR |
| Cổng |
USB, UART, Event |
| Độ chính xác GNSS |
| Đo động thời gian thực (RTK) |
Mặt bằng: 7 mm + 1 ppm |
| Độ cao: 14 mm + 1 ppm |
| Thời gian khởi đo: < 5 s |
| Độ tin cậy: > 99.9% |
| Đo tĩnh |
Mặt bằng: 4 mm + 0.5 ppm RMS |
| Độ cao: 8 mm + 1 ppm RMS |
| GNSS |
|
| Vệ tinh theo dõi |
GPS / QZSS L1C / A, L2C |
| GLONASS L1OF, L2OF |
| BeiDou B1I, B2 |
| Galileo E1-B / C, E5b |
| Số kênh |
184 |
| Update rates |
20 Hz GPS/5Hz GNSS |
| IMU |
9DOF |
| Định dạng dữ liệu |
NTRIP, VRS, RTCM3 |
| NMEA, LLH / XYZ |
| RINEX với tốc độ cập nhật lên đến 20 Hz |
| Bộ nhớ trong |
16 GB hơn 160 ngày ghi nhật ký ở 1 Hz |
| Nguồn điện |
|
| Điện áp đầu vào trên USB và JSTGH |
4,75- 5,5V |
| Antenna DC |
3,3V |
| Mức tiêu thụ điện trung bình ở 5V |
200mA |
| Phần mềm điều khiển miễn phí trên IOS và Androi |
ReachView3 cập nhật hoàn toàn miễn phí |
