Cách đo khoảng cách bằng máy kinh vĩ

Trong kỷ nguyên của máy Toàn đạc điện tử và công nghệ GNSS RTK, nhiều người lầm tưởng rằng máy kinh vĩ (Theodolite) chỉ có chức năng đo góc. Thực tế, máy kinh vĩ là “người tiền nhiệm” đa năng, hoàn toàn có thể đo được khoảng cách với độ chính xác khá tốt nếu người đo nắm vững kỹ thuật đo dài quang học (hay còn gọi là đo xa lượng cự). Qua bài viết này, Trắc Địa Sao Việt sẽ hướng dẫn bạn cách đo khoảng cách bằng máy kinh vĩ chuẩn xác nhất.

Giới thiệu chung về máy kinh vĩ

Máy kinh vĩ là thiết bị trắc địa cơ bản, được sử dụng rộng rãi trong công tác đo đạc, khảo sát và thi công xây dựng. Ngoài chức năng chính là đo góc ngang và góc đứng, máy kinh vĩ còn có thể được sử dụng để xác định khoảng cách giữa hai điểm bằng các phương pháp gián tiếp. Việc nắm vững cách đo khoảng cách bằng máy kinh vĩ giúp người làm công tác trắc địa linh hoạt hơn trong điều kiện thiếu thiết bị đo dài chuyên dụng.

Nguyên lý đo khoảng cách của máy kinh vĩ

Khác với máy Toàn đạc bắn tia laser để đo thời gian phản hồi, máy kinh vĩ đo khoảng cách dựa trên nguyên lý hình học quang học.

Khi nhìn qua ống kính của máy kinh vĩ (hoặc máy thủy bình), bạn sẽ thấy hệ thống màng dây chữ thập gồm:

• Chỉ đứng: Dùng để bắt mục tiêu và đo góc bằng.
• Chỉ ngang giữa (Chỉ giữa): Dùng để đo góc đứng hoặc đo cao độ.
• Hai chỉ ngắn song song trên và dưới: Đây gọi là Chỉ lượng cự (Stadia hairs).

Khoảng cách từ máy đến mia được tính dựa trên độ chênh lệch giữa chỉ trên và chỉ dưới đọc được trên mia, nhân với một hệ số cố định của máy (thường là 100).

>>>Xem thêm: Máy GPS RTK

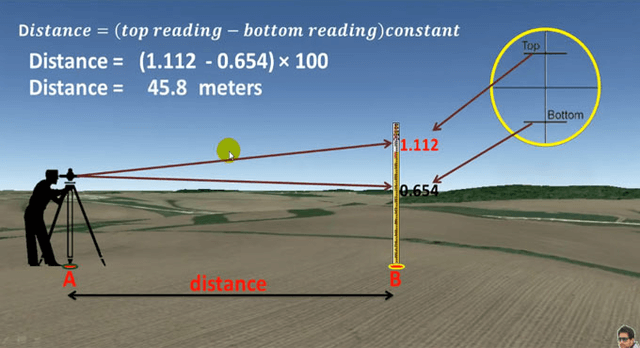

Khoảng cách được tính dựa vào số đọc tại chỉ trên và chỉ dưới (vùng khoanh đỏ)

Công thức cơ bản:

D = k × (a – b)

Trong đó:

• D: khoảng cách từ máy đến mia (m)

• k: hằng số đo xa của máy (thường là 100)

• a: số đọc chỉ trên (m)

• b: số đọc chỉ dưới (m)


Trong trường hợp đo trên địa hình dốc, cần hiệu chỉnh theo góc đứng để tính khoảng cách ngang.

Chuẩn bị trước khi đo

Trước khi tiến hành đo, cần chuẩn bị và kiểm tra các yếu tố sau:

• Máy kinh vĩ được hiệu chỉnh và cân bằng chính xác
• Mia trắc địa thẳng đứng, đặt đúng vị trí điểm cần đo
• Xác định rõ hằng số đo xa của máy
• Chọn vị trí đặt máy thông thoáng, tầm nhìn rõ ràng đến mia

Việc chuẩn bị kỹ lưỡng giúp giảm sai số và nâng cao độ tin cậy của kết quả đo.

Hướng dẫn cách đo khoảng cách bằng máy kinh vĩ

Để thực hiện phép đo, bạn cần một máy kinh vĩ (Quang cơ hoặc Điện tử) và một cây mia (Staff) có khắc vạch chia mm/cm.

Bước 1: Dựng máy và định tâm cân bằng

• Đặt chân máy vững chắc tại điểm gốc A.
• Lắp máy kinh vĩ lên chân, tiến hành định tâm (đưa tâm máy trùng khít điểm A) và cân bằng máy (bọt thủy tròn và bọt thủy dài vào giữa).

Bước 2: Dựng mia

• Người đi mia dựng cây mia thẳng đứng tại điểm cần đo B.
• Lưu ý quan trọng: Mia càng thẳng, sai số càng nhỏ. Nên sử dụng bọt thủy tròn gắn kèm trên mia để đảm bảo độ thẳng đứng.

Bước 3: Ngắm và đọc số

• Quay ống kính bắt mục tiêu vào mia.
• Vặn ốc điều quang để nhìn rõ các vạch chia trên mia.
• Đọc 2 chỉ số: Số đọc chỉ trên (T) và Số đọc chỉ dưới (D).
• Mẹo: Nên đọc theo đơn vị milimet (mm) hoặc mét (m) thống nhất.

Bước 4: Tính toán khoảng cách (D)

Trường hợp 1: Tia ngắm nằm ngang (Góc đứng V = 0 độ hoặc 90 độ tùy dòng máy)

Đây là trường hợp lý tưởng hoặc khi dùng máy thủy bình.

Công thức: D = (T – D) x k

Trong đó:

• D: Khoảng cách bằng từ tâm máy đến mia.
• T: Số đọc chỉ trên.
• D: Số đọc chỉ dưới.
• k: Hằng số nhân của máy (Hầu hết các máy kinh vĩ Nikon, Topcon, Leica… đều có k = 100).

Ví dụ thực tế:

Bạn đọc chỉ trên là: 1450 mm (1.45m)

Bạn đọc chỉ dưới là: 1250 mm (1.25m)

Chênh lệch: 1450 – 1250 = 200 mm = 0.2 m

Khoảng cách: 0.2 × 100 = 20 mét.

Trường hợp 2: Tia ngắm bị nghiêng (Đo ở địa hình dốc)

Khi ống kính ngóc lên hoặc chúc xuống, bạn phải tính đến góc nghiêng để quy về khoảng cách ngang.

Công thức: D=(T−D)×k×cos^2 (α)

Trong đó: (Alpha): Góc nghiêng của ống kính so với mặt phẳng ngang (Góc vĩ độ).

Khi địa hình dốc, cần nhân thêm bình phương cos góc nghiêng để ra khoảng cách ngang chính xác

Ưu và nhược điểm của phương pháp

Ưu điểm

• Không yêu cầu sử dụng thiết bị đo khoảng cách điện tử, phù hợp trong điều kiện thiết bị hạn chế.
• Quy trình đo đơn giản, dễ triển khai, đặc biệt thích hợp với các loại máy kinh vĩ cơ truyền thống.
• Có thể áp dụng linh hoạt trong nhiều điều kiện thực địa khác nhau, nhất là trong khảo sát sơ bộ hoặc đo kiểm tra.

Nhược điểm

• Độ chính xác thấp hơn so với các phương pháp hiện đại sử dụng máy toàn đạc điện tử hoặc GNSS.
• Kết quả đo phụ thuộc nhiều vào kỹ năng thao tác và kinh nghiệm của người thực hiện.
• Quá trình xử lý số liệu yêu cầu tính toán thủ công, dễ phát sinh sai số nếu không kiểm soát chặt chẽ.

Ứng dụng thực tế của phương pháp

Phương pháp đo khoảng cách bằng máy kinh vĩ được áp dụng phổ biến trong nhiều tình huống thực tế, đặc biệt khi yêu cầu về độ chính xác ở mức trung bình và điều kiện thiết bị còn hạn chế. Cụ thể, phương pháp này thường được sử dụng trong các trường hợp sau:

Khảo sát sơ bộ công trình

Được dùng để xác định nhanh khoảng cách giữa các điểm phục vụ công tác lập phương án, bố trí mặt bằng và đánh giá hiện trạng ban đầu của khu vực khảo sát trước khi triển khai đo đạc chi tiết bằng các thiết bị hiện đại hơn.

Đo kiểm tra, đối chiếu khoảng cách

Áp dụng trong việc kiểm tra lại các số liệu đo đã có hoặc đối chiếu khoảng cách trong quá trình thi công, nhằm phát hiện sai lệch và đảm bảo tính hợp lý của hồ sơ đo đạc.

Đào tạo và thực hành trắc địa cơ bản

Là phương pháp nền tảng trong giảng dạy và huấn luyện trắc địa, giúp người học hiểu rõ nguyên lý đo xa gián tiếp, cấu tạo máy kinh vĩ cũng như rèn luyện kỹ năng thao tác và đọc số ngoài thực địa.

Công tác đo đạc trong điều kiện thiết bị hạn chế

Phù hợp với các khu vực khó tiếp cận, điều kiện thi công đơn giản hoặc khi không có sẵn máy toàn đạc điện tử hay thiết bị GNSS, nhưng vẫn cần thu thập số liệu phục vụ công tác khảo sát.

Nhờ tính linh hoạt và khả năng triển khai dễ dàng, phương pháp đo khoảng cách bằng máy kinh vĩ vẫn giữ vai trò nhất định trong thực tiễn đo đạc, đặc biệt trong các công việc khảo sát sơ bộ và đào tạo chuyên ngành.

Kết luận

Đo khoảng cách bằng máy kinh vĩ là phương pháp truyền thống nhưng vẫn giữ vai trò quan trọng trong công tác trắc địa, đặc biệt trong những trường hợp điều kiện thiết bị và công nghệ còn hạn chế. Việc nắm vững nguyên lý đo, quy trình thực hiện và các lưu ý kỹ thuật giúp người sử dụng khai thác hiệu quả máy kinh vĩ, đồng thời đảm bảo độ tin cậy của kết quả đo phục vụ cho từng mục đích khảo sát cụ thể.
