Hướng dẫn cách sử dụng máy đo sâu hồi âm đúng cách

16 07 2025

Máy đo sâu hồi âm (Echo Sounder) là thiết bị không thể thiếu trong khảo sát thủy văn, hàng hải và trắc địa, giúp xác định độ sâu đáy nước một cách chính xác. Tuy nhiên, để đạt được kết quả có độ chính xác cao nhất, việc sử dụng máy đúng cách là điều vô cùng quan trọng. Trong bài viết này, Máy Trắc Địa Sao Việt sẽ hướng dẫn chi tiết cách sử dụng máy đo sâu hồi âm, từ khâu chuẩn bị đến xử lý dữ liệu, cùng với thông tin về thiết bị uy tín mà chúng tôi cung cấp.

Nội Dung Chính

Máy đo sâu hồi âm là gì?

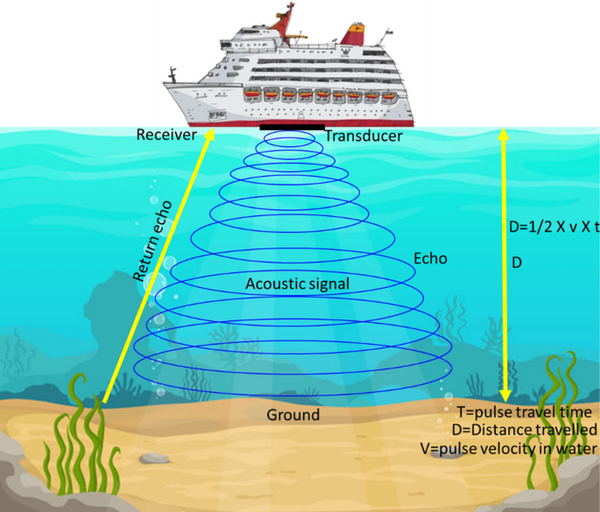

Máy đo sâu hồi âm là thiết bị sử dụng sóng âm để đo độ sâu của đáy nước (sông, hồ, biển) hoặc phát hiện vật thể dưới nước. Máy phát ra xung sóng âm, sóng này phản xạ từ đáy nước trở lại và được thu nhận để tính toán khoảng cách dựa trên thời gian phản xạ và tốc độ âm thanh trong nước (khoảng 1.500 m/s).

Các thiết bị hiện đại như Kongsberg EA440 hoặc Teledyne RESON SeaBat T50 không chỉ đo độ sâu mà còn lập bản đồ đáy 3D, hỗ trợ điều hướng tàu thuyền, khảo sát thủy văn, và nghiên cứu môi trường. Máy đo sâu hồi âm có hai loại chính:

Đơn chùm (Single Beam): Đo độ sâu tại một điểm, phù hợp cho khảo sát đơn giản.
Đa chùm (Multibeam): Quét toàn bộ địa hình đáy, lý tưởng cho các dự án phức tạp.

Tìm hiểu máy đo sâu hồi âm

Tại sao cần sử dụng máy đo sâu hồi âm đúng cách?

Sử dụng máy đo sâu hồi âm đúng kỹ thuật mang lại nhiều lợi ích và giúp tránh các rủi ro:

Đảm bảo độ chính xác: Sai sót trong lắp đặt, hiệu chuẩn hoặc vận hành có thể dẫn đến dữ liệu không đáng tin cậy, ảnh hưởng đến an toàn hàng hải hoặc chất lượng khảo sát.
Tăng tuổi thọ thiết bị: Kết nối cáp sai, vận chuyển không cẩn thận hoặc thiếu bảo trì có thể làm hỏng đầu dò và các bộ phận quan trọng.
Tiết kiệm thời gian và chi phí: Vận hành đúng cách giúp hoàn thành khảo sát nhanh chóng, tránh phải đo lại do lỗi kỹ thuật.
Đáp ứng yêu cầu chuyên môn: Các dự án khảo sát lớn (xây dựng cảng, thủy điện, cứu hộ) đòi hỏi dữ liệu chính xác, được xử lý và lưu trữ đúng chuẩn.

Để đạt được kết quả chính xác làm cơ sở cho các hoạt động khác, việc nắm được cách sử dụng máy đo sâu hồi âm đúng cách là vô cùng quan trọng.

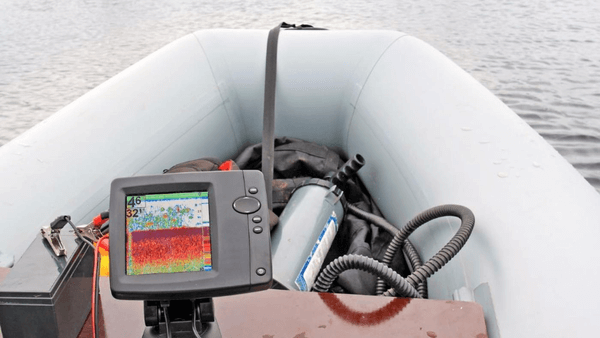

Hướng dẫn sử dụng máy đo sâu hồi âm

Kết nối cáp và vận chuyển thiết bị

Kết nối cáp:

Kiểm tra các đầu nối của đầu dò, bộ xử lý tín hiệu và nguồn điện để đảm bảo không bị lỏng hoặc hư hỏng.
Sử dụng cáp chính hãng, chống nước (IP68) và tuân theo sơ đồ kết nối trong tài liệu hướng dẫn của thiết bị.
Tránh kéo căng hoặc xoắn cáp, vì điều này có thể làm hỏng lõi đồng bên trong.

Vận chuyển:

Đặt máy trong hộp đựng chuyên dụng, có lớp đệm chống sốc,
Tránh để đầu dò tiếp xúc với bề mặt cứng hoặc bị va đập, vì màng rung của đầu dò rất dễ hư hỏng.

Thực hiện gắn đầu dò đúng kỹ thuật

Gắn đầu dò dưới đáy tàu hoặc phương tiện khảo sát, đảm bảo đầu dò vuông góc với mặt nước để sóng âm phản xạ chính xác.
Đảm bảo đầu dò không bị rung lắc khi tàu di chuyển (có thể sử dụng thêm hệ thống ổn định chuyển động như Applanix POS MV để bù sai số do dao động).
Trước khi lắp, kiểm tra và lau sạch đầu dò để loại bỏ bùn, rong rêu, hoặc cặn bẩn, đảm bảo sóng âm phát ra không bị cản trở.

Quan sát điều kiện thủy văn khi tiến hành khảo sát

Quan sát tình trạng sóng, dòng chảy và thời tiết. Tránh khảo sát trong điều kiện sóng lớn hoặc bão.
Đo nhiệt độ, độ mặn và áp suất nước để hiệu chuẩn tốc độ âm thanh, vì các yếu tố này ảnh hưởng trực tiếp đến kết quả đo.

Hiểu và điều chỉnh thông số kỹ thuật hợp lý

Chọn tần số phù hợp: tần số cao (100-200 kHz) cho nước nông, tần số thấp (20-50 kHz) cho nước sâu
Điều chỉnh công suất phát để phù hợp với độ sâu và đặc điểm đáy (cát, bùn, đá).

Mặc dù các dòng máy hiện đại đều có thể tùy chỉnh tự động nhưng kỹ thuật viên vẫn cần nắm được cách hiệu chỉnh để cho ra kết quả tốt nhất

Calibrate thiết bị để đạt độ chính xác cao

Hiệu chuẩn tốc độ âm: Sử dụng cảm biến đo tốc độ âm Valeport MiniSVP để xác định tốc độ âm thanh thực tế tại khu vực khảo sát, thay vì dùng giá trị mặc định (1.500 m/s).
Hiệu chuẩn độ sâu: Thực hiện đo kiểm tra (bar check) bằng cách đặt một vật chuẩn (như tấm kim loại) ở độ sâu đã biết và so sánh kết quả đo của máy. Điều chỉnh sai số nếu cần.
Thực hiện đo ở nhiều điểm và độ sâu khác nhau để lấy được giá trị chuẩn.

Điều chỉnh xung phát và kiểm tra nhận dạng đáy

Điều chỉnh độ dài xung (pulse length): xung ngắn cho độ phân giải cao ở nước nông, xung dài cho độ sâu lớn.
Theo dõi kết quả hiển thị trên màn hình hoặc băng in để kiểm tra chất lượng phản xạ.
Quan sát tiến trình nhận dạng bề mặt đáy (Bottom Detection) để tự động loại bỏ nhiễu và xác định đáy chính xác.

Lưu trữ và xuất dữ liệu khảo sát đúng chuẩn

Lưu dữ liệu thô (raw data) vào ổ cứng hoặc thẻ nhớ trong máy, đảm bảo định dạng chuẩn (như .s7k, .all) để tương thích với phần mềm xử lý.
Kết nối với phần mềm khảo sát chuyên dụng như Hypack, QINSy, hoặc ArcGIS để xử lý và xuất dữ liệu thành bản đồ độ sâu, biểu đồ hoặc mô hình 3D.
Sao lưu dữ liệu ngay sau mỗi phiên khảo sát để tránh mất mát.

Trắc địa Sao Việt – Nhà phân phối máy đo sâu hồi âm uy tín

Máy Trắc Địa Sao Việt tự hào là nhà phân phối chính hãng các dòng máy đo sâu hồi âm từ những thương hiệu hàng đầu thế giới. Chúng tôi cam kết:

Sản phẩm chất lượng cao: Cung cấp máy đo sâu hồi âm đơn chùm và đa chùm, phù hợp với mọi nhu cầu từ khảo sát cơ bản đến chuyên sâu.
Dịch vụ hỗ trợ tận tâm: Hướng dẫn sử dụng, cài đặt, và bảo trì thiết bị bởi đội ngũ kỹ sư giàu kinh nghiệm.
Hiệu chuẩn và bảo trì định kỳ: Đảm bảo thiết bị luôn hoạt động ổn định và đạt độ chính xác cao.

Trắc Địa Sao Việt - địa chỉ cung cấp các thiết bị đo đạc quan trắc chính hãng, uy tín

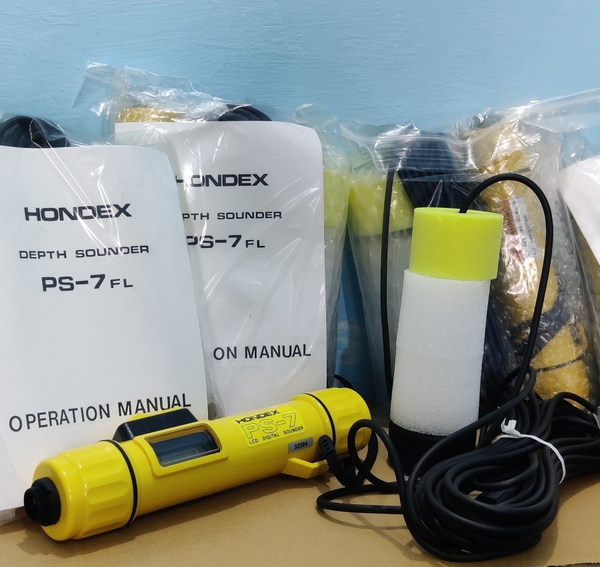

Máy đo độ sâu cầm tay Hondex PS-7FL có phao và cáp dài 10 mét

Với những hướng dẫn cách sử dụng máy đo sâu hồi âm đúng cách mà Trắc Địa Sao Việt cung cấp trên đây, hy vọng sẽ giúp bạn sử dụng thiết bị hiệu quả hơn, đạt được kết quả chính xác cho các dự án hàng hải, thủy văn, hoặc xây dựng.

Hãy liên hệ ngay với Máy Trắc Địa Sao Việt để được tư vấn về các dòng máy đo sâu hồi âm và giải pháp khảo sát phù hợp nhất!
