Hướng dẫn đo cao độ bằng máy thủy bình chi tiết

Đo cao độ bằng máy thủy bình là một trong những phương pháp quan trọng và phổ biến trong lĩnh vực trắc địa, xây dựng và khảo sát công trình. Với khả năng xác định chênh lệch độ cao giữa các điểm một cách chính xác, phương pháp này đóng vai trò quan trọng trong công tác thi công, kiểm tra cao độ và bố trí công trình ngoài thực địa. Cùng Trắc địa Sao Việt tìm hiểu cách đo cao độ bằng máy thủy bình và những lưu ý cần thiết để đảm bảo độ chính xác trong quá trình đo đạc.

Bạn chưa biết cách dùng máy thủy bình? Xem ngay hướng dẫn đo cao độ bằng máy thủy bình cực kỳ chi tiết, công thức tính chuẩn xác từ chuyên gia Trắc Địa Sao Việt.

Đo cao độ bằng máy thủy bình là gì?

Trong ngành trắc địa và xây dựng, đo cao độ là quá trình xác định độ chênh lệch về độ cao giữa các điểm trên mặt đất hoặc giữa các cấu kiện trong một công trình. Máy thủy bình (Automatic Level) là thiết bị quan trọng nhất để thực hiện nhiệm vụ này nhờ vào hệ thống lăng kính và bộ bù tự động tạo ra một đường nhìn (Line of Sight) nằm ngang tuyệt đối.

Việc nắm vững hướng dẫn đo cao độ bằng máy thủy bình không chỉ giúp bạn hoàn thành công việc nhanh chóng mà còn đảm bảo chất lượng cốt nền, dầm sàn, tránh những sai sót gây lãng phí hàng tỷ đồng tiền vật tư.

Chuẩn bị thiết bị trước khi đo

Để bắt đầu quá trình đo đạc, bạn cần chuẩn bị đầy đủ bộ thiết bị sau:

• Máy thủy bình: Các dòng máy uy tín như Topcon AT-B4A, Sokkia B40A hoặc Nikon AC-2S.
• Chân máy (Tripod): Chân nhôm vững chắc để đặt máy.
• Mia nhôm (Leveling Staff): Cây thước dài (thường 5m) có chia vạch mm.
• Sổ ghi chép và bút: Để ghi lại các số đọc.
• Bọt thủy cầm tay (cho mia): Giúp người cầm mia giữ mia luôn thẳng đứng.

Nguyên lý đo cao độ bằng máy thủy bình

Máy thủy bình hoạt động dựa trên nguyên lý tạo tia ngắm nằm ngang để xác định chênh lệch độ cao giữa hai hoặc nhiều điểm trên thực địa. Khi máy được cân bằng chính xác, trục ngắm của thiết bị sẽ tạo ra một mặt phẳng ngang chuẩn. Dựa vào mặt phẳng này, người đo tiến hành đọc số liệu trên mia đặt tại các điểm cần xác định cao độ.

Trong quá trình đo, mia sẽ được đặt lần lượt tại điểm có cao độ đã biết và điểm cần xác định cao độ. Thông qua số đọc trên mia, người thực hiện có thể tính được chênh lệch độ cao giữa các điểm theo nguyên lý so sánh.

Quy trình đo thường bao gồm hai giá trị:

• Mia sau (Backsight – BS): số đọc tại điểm có cao độ đã biết.
• Mia trước (Foresight – FS): số đọc tại điểm cần xác định cao độ.

Chênh lệch cao độ giữa hai điểm được xác định theo công thức:

ΔH = BS − FS

Trong đó:

• ΔH: chênh lệch cao độ giữa hai điểm
• BS: số đọc mia sau
• FS: số đọc mia trước

Từ chênh lệch cao độ, có thể tính cao độ điểm mới theo công thức:

H₂ = H₁ + BS − FS

Trong đó:

• H₁: cao độ điểm đã biết
• H₂: cao độ điểm cần xác định

Nguyên lý này cho phép xác định cao độ với độ chính xác cao, vì vậy máy thủy bình được ứng dụng rộng rãi trong công tác khảo sát địa hình, kiểm tra cao độ nền, bố trí công trình và thi công xây dựng.

Hướng dẫn đo cao độ bằng máy thủy bình: Các bước thực hiện chi tiết

Bước 1: Thiết lập trạm máy (Setting up)

• Bạn nên đặt máy tại vị trí trung gian giữa điểm đã biết cao độ (Mốc chuẩn – Benchmark) và điểm cần đo.
• Mở chân máy ra độ cao vừa tầm mắt người đứng đo, cắm chân máy chắc chắn xuống nền đất. Cuối cùng, đặt máy thủy bình lên đế chân máy và vặn chặt ốc nối.

Bước 2: Cân bằng máy (Levelling)

Đây là bước quan trọng nhất trong hướng dẫn đo cao độ bằng máy thủy bình.

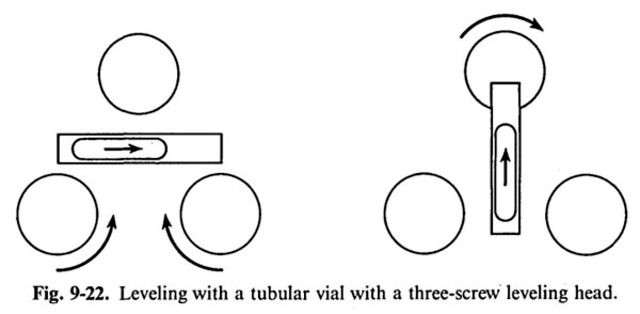

• Vặn 3 ốc cân bằng ở đế máy để đưa bọt thủy tròn vào tâm vòng tròn.
• Mẹo nhỏ từ chuyên gia Sao Việt: Hãy vặn 2 ốc cùng lúc theo chiều ngược nhau, sau đó mới vặn ốc thứ 3 để đưa bọt thủy vào giữa nhanh nhất.

Đưa bọt thủy tròn vào tâm là điều kiện bắt buộc để có đường nhìn nằm ngang

Bước 3: Ngắm máy và lấy nét (Focusing)

• Quay máy về phía mia.
• Sử dụng bộ phận ngắm sơ bộ để tìm thấy mia trong ống kính.
• Vặn núm điều quang (ốc lấy nét) cho đến khi nhìn rõ vạch chia trên mia.
• Vặn núm vi động ngang để đưa chỉ đứng bám sát vào giữa thân mia.

Bước 4: Đọc số trên mia

• Mắt nhìn vào ống kính, bạn sẽ thấy 3 đường chỉ ngang. Chúng ta chỉ đọc số tại chỉ giữa.
• Số đọc được tính bằng đơn vị mm hoặc cm tùy loại mia.
• Ví dụ: Chỉ giữa nằm ở vạch 15 và 2 li thì số đọc là 1502 mm.

Công thức tính cao độ chuẩn xác

Để tính toán cao độ, bạn cần làm quen với 3 khái niệm:

• H(mốc): Cao độ của mốc chuẩn đã biết (ví dụ mốc do chủ đầu tư bàn giao là +0.000).
• a (Số đọc sau – Backsight): Số đọc trên mia khi đặt tại mốc chuẩn.
• b (Số đọc trước – Foresight): Số đọc trên mia khi đặt tại điểm cần tính cao độ.

Công thức 1: Tính Cao độ máy (HI – Height of Instrument): HI = H(mốc) +a

Công thức 2: Tính Cao độ điểm cần đo (Hx) = HI – b

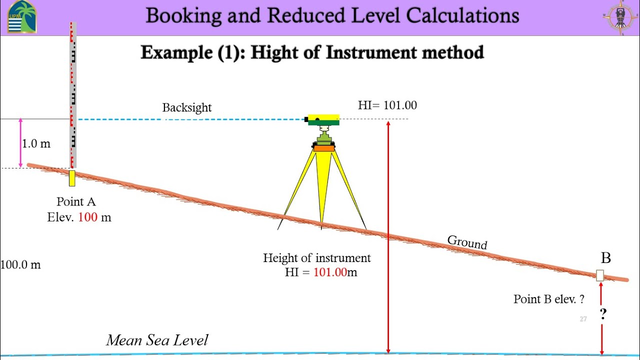

Sơ đồ minh họa mối liên hệ giữa cao độ máy, số đọc sau và số đọc trước

Những lưu ý để đo cao độ không bị sai số

Ngay cả khi bạn đã làm theo đúng hướng dẫn đo cao độ bằng máy thủy bình, sai số vẫn có thể xảy ra do:

• Sai số góc i: Đây là lỗi phổ biến nhất khi trục ngắm của máy không song song với mặt nước biển. Bạn nên mang máy đến Trắc Địa Sao Việt để kiểm tra góc i định kỳ 6 tháng một lần.
• Lỗi do người cầm mia: Mia không được dựng thẳng đứng hoặc đặt mia lên nền đất mềm bị lún. Nên dùng đế dẫn (cóc mia) khi đo trên đất mềm.
• Lỗi do thời tiết: Trời nắng gắt gây ra hiện tượng khúc xạ ánh sáng (hình ảnh mia bị “nhảy” trong ống kính). Nên đo vào sáng sớm hoặc chiều mát.
• Khoảng cách đo quá xa: Để đảm bảo chính xác nhất, khoảng cách từ máy đến mia không nên vượt quá 60m.

Hy vọng bài hướng dẫn đo cao độ bằng máy thủy bình này đã giúp bạn tự tin hơn khi thực hiện công việc ngoài thực địa. Việc tuân thủ quy trình chuẩn và sử dụng thiết bị chính xác là chìa khóa để tạo nên những công trình bền vững. Nếu bạn đang tìm kiếm một chiếc máy thủy bình chất lượng hoặc cần tư vấn sâu hơn về kỹ thuật đo đạc, hãy liên hệ ngay với Trắc Địa Sao Việt để được hỗ trợ tốt nhất!
