Hướng dẫn phân cấp lưới khống chế trắc địa

09 01 2026

Trong mọi hoạt động đo đạc bản đồ, xây dựng công trình hay khảo sát địa hình, lưới khống chế trắc địa đóng vai trò là nền tảng kỹ thuật quan trọng nhất. Việc phân cấp lưới khống chế trắc địa không chỉ giúp đảm bảo độ chính xác, đồng bộ số liệu mà còn tối ưu chi phí và thời gian thi công. Trong bài viết này, Trắc Địa Sao Việt sẽ cung cấp hướng dẫn phân cấp lưới khống chế trắc địa một cách đầy đủ, dễ hiểu và đúng tiêu chuẩn kỹ thuật hiện hành.

Nội Dung Chính

Lưới khống chế trắc địa là gì? Tại sao phải phân cấp?

Khái niệm lưới khống chế trắc địa

Lưới khống chế trắc địa là một tập hợp các điểm được cố định trên mặt đất (gọi là mốc trắc địa) bằng các dấu mốc đặc biệt. Các điểm này liên kết với nhau thành một mạng lưới hình học, đã được đo đạc và tính toán để xác định tọa độ (X, Y) và độ cao (H) trong một hệ quy chiếu thống nhất (tại Việt Nam thường dùng hệ VN-2000).

Lý do cần phân cấp lưới khống chế

Trong trắc địa, nguyên tắc vàng là: “Đi từ tổng thể đến chi tiết, từ độ chính xác cao xuống độ chính xác thấp”. Việc phân cấp lưới khống chế nhằm mục đích:

Kiểm soát sai số: Sai số đo đạc sẽ tích lũy theo thời gian và không gian. Lưới cấp cao sẽ hạn chế sự lan truyền sai số cho lưới cấp thấp.
Thống nhất quản lý: Đảm bảo các bản đồ đo vẽ ở các khu vực khác nhau có thể ghép nối chính xác.
Tối ưu kinh tế: Không phải công trình nào cũng cần lưới hạng I (chi phí rất cao). Phân cấp giúp kỹ sư chọn phương án phù hợp với quy mô dự án.

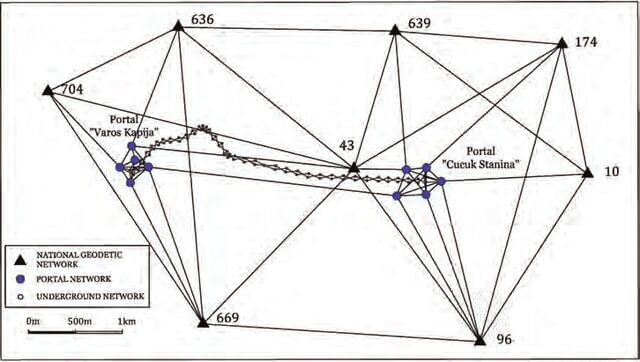

Sơ đồ phân cấp lưới khống chế từ hạng cao xuống hạng thấp

Nguyên tắc phân cấp lưới: Phát triển từ lưới hạng cao (màu đỏ) xuống lưới hạng thấp (màu xanh) để khống chế sai số

Phân loại lưới khống chế trắc địa

Lưới khống chế tọa độ (Lưới mặt bằng)

Dùng để xác định vị trí mặt bằng (X, Y) của các điểm. Trước đây sử dụng công nghệ tam giác lượng, đường chuyền, ngày nay chủ yếu sử dụng công nghệ vệ tinh GNSS.

Lưới khống chế độ cao (Lưới đứng)

Dùng để xác định cao độ (H) của các điểm so với mặt chuẩn (tại Việt Nam là mực nước biển trung bình tại Hòn Dấu – Hải Phòng). Phương pháp chủ yếu là đo thủy chuẩn hình học.

Lưới khống chế không gian (3D)

Xác định đồng thời cả 3 thành phần tọa độ (X, Y, Z) trong không gian địa tâm, thường gắn liền với công nghệ GNSS/GPS.

Hướng dẫn phân cấp lưới khống chế trắc địa theo tiêu chuẩn

Đây là nội dung quan trọng nhất mà các kỹ sư cần nắm vững. Tại Việt Nam, hệ thống lưới được chia thành hai mảng chính: Lưới Nhà nước và Lưới chuyên dùng (Lưới khu vực/công trình).

Hệ thống lưới khống chế Nhà nước (Cấp Quốc gia)

Đây là hệ thống lưới có độ chính xác cao nhất, làm cơ sở cho toàn bộ công tác đo đạc trên lãnh thổ.

Lưới khống chế tọa độ Nhà nước:

Hiện nay, theo quy định của Bộ Tài nguyên & Môi trường, lưới tọa độ được phân cấp dựa trên công nghệ GNSS:

Lưới cấp 0: Là khung tham chiếu quốc gia, độ chính xác cực cao, kết nối với hệ thống quốc tế ITRF.
Lưới hạng I, II: Phủ trùm toàn quốc, dùng làm cơ sở phát triển lưới hạng III. Khoảng cách điểm từ 10-25km.
Lưới hạng III: Chêm dày cho lưới hạng I, II. Khoảng cách điểm trung bình 5 – 10km. Dùng làm cơ sở cho lưới đo vẽ bản đồ địa chính cơ sở.

Lưới độ cao Nhà nước:

Hạng I, II: Là xương sống về độ cao của quốc gia, chạy dọc các đường giao thông lớn.
Hạng III, IV: Phát triển từ hạng I, II để phục vụ cho các công trình quy mô lớn và bản đồ địa hình.

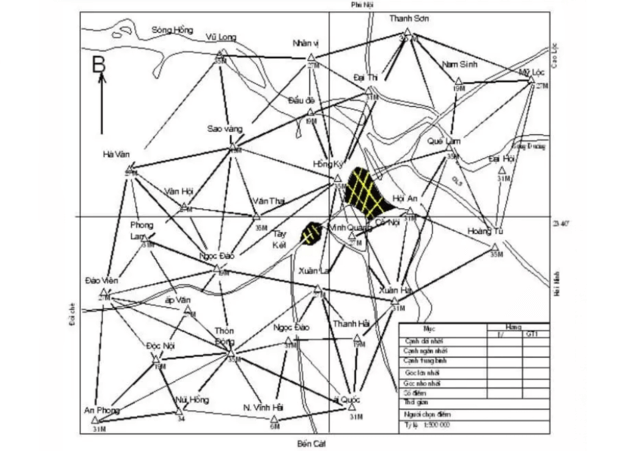

Mốc lưới khống chế nhà nước hạng II hạng III

Mốc tọa độ Quốc gia được đúc bê tông kiên cố, là cơ sở gốc để dẫn truyền tọa độ cho các công trình

Hệ thống lưới khống chế khu vực và công trình (Lưới đo vẽ)

Đối với các công trình xây dựng, giao thông, thủy lợi, chúng ta thường làm việc với cấp lưới này (theo TCVN 9398:2012 và các tiêu chuẩn ngành).

Lưới khống chế mặt bằng công trình:

Thường được chia thành:

Lưới hạng III, IV (cũ) hoặc Lưới giải tích cấp 1, 2: Dùng cho các công trình có diện tích lớn (>100ha) như khu công nghiệp, đô thị.
Lưới đường chuyền cấp 1, cấp 2:
Lưới đường chuyền kinh vĩ (Lưới đo vẽ): Dùng trực tiếp để đo vẽ chi tiết hoặc bố trí công trình nhỏ.

Lưới khống chế độ cao công trình:

Thủy chuẩn hạng III, IV: Dùng làm mốc khống chế chính cho công trình.
Thủy chuẩn kỹ thuật: Dùng để dẫn truyền cao độ thi công hàng ngày.

Quy trình lập lưới khống chế trắc địa chuẩn

Để thành lập một hệ thống lưới khống chế đạt chuẩn, kỹ sư cần tuân thủ quy trình 4 bước sau:

Bước 1: Khảo sát và thiết kế

Thu thập tài liệu trắc địa cũ (nếu có).
Đi thực địa để chọn vị trí đặt mốc. Yêu cầu: Nền đất vững chắc, thông hướng quang học (với máy toàn đạc) hoặc thoáng bầu trời (với máy GNSS), thuận tiện cho việc đo đạc lâu dài.
Lập đồ hình thiết kế lưới trên bản đồ.

Bước 2: Chôn mốc (Marking)

Tiến hành đúc mốc bê tông theo quy cách của từng cấp hạng (kích thước, độ sâu chôn).
Gắn tâm mốc (thường bằng sứ hoặc đồng/inox có khắc dấu chữ thập).

Bước 3: Thi công đo đạc (Fieldwork)

Đây là bước quan trọng nhất quyết định chất lượng số liệu.
Với lưới mặt bằng: Sử dụng công nghệ GNSS đo tĩnh (Static) cho các lưới cấp cao hoặc Máy toàn đạc điện tử (Total Station) đo góc – cạnh cho lưới đường chuyền.
Thiết bị gợi ý: Các dòng máy GPS 2 tần số của Hi-Target, CHCNAV hoặc máy toàn đạc Leica, Nikon, Topcon do Trắc Địa Sao Việt phân phối.
Với lưới độ cao: Sử dụng Máy thủy bình (Level) đo đi và đo về.

Bước 4: Xử lý số liệu và Bình sai (Adjustment)

Sử dụng các phần mềm chuyên dụng (như TGO, Hhmaps, DP Survey, Compass…) để tính toán.
Kiểm tra các sai số khép hình, sai số trung phương. Nếu đạt yêu cầu mới được phép sử dụng.
Lập hồ sơ nghiệm thu (Sơ đồ lưới, Bảng ghi chú điểm, Bảng thành quả tọa độ).

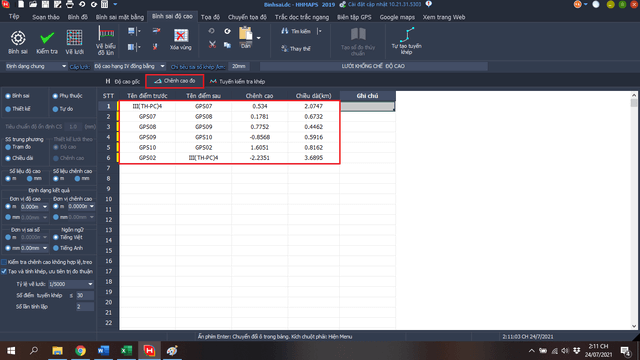

Quy trình xử lý số liệu và bình sai lưới khống chế

Công tác bình sai giúp loại bỏ sai số đo đạc, đảm bảo lưới đạt tiêu chuẩn nghiệm thu

Việc nắm vững hướng dẫn phân cấp lưới khống chế trắc địa không chỉ giúp kỹ sư tuân thủ đúng pháp luật và tiêu chuẩn kỹ thuật, mà còn đảm bảo chất lượng, tiến độ và an toàn cho công trình xây dựng. Một hệ thống lưới chuẩn xác bắt đầu từ kiến thức đúng và thiết bị đo đạc tốt. Nếu bạn đang cần tư vấn thêm về các dòng máy đo đạc chính hãng (Máy toàn đạc, Máy thủy bình, Máy GNSS RTK) phục vụ cho công tác lập lưới, hãy liên hệ ngay với chúng tôi.
